SAP 작업센터 능력부하 현황 — 가용능력을 다 채우기 전에 미리 본다

작업센터의 하루 가용시간은 교대 구성(교대횟수·교대시간·휴게시간·가동률)으로 정해져 있지만, 그 앞에 쌓이는 오더 소요시간은 매주 달라집니다. 계획 담당자가 궁금한 것은 결국 하나입니다 — 이번 2주, 어느 작업센터가 감당 못 할 만큼 밀려 있는가.

SAP 표준 작업장·능력소요 데이터 구조를 그대로 이어받아, 조회기간을 바꿀 때마다 가용능력과 필요능력을 즉시 다시 계산해 부하율을 정상·주의·초과 3단계로 보여주도록 OpenUI5 화면으로 확장했습니다. 작업센터를 선택하면 일자별 부하 추이와 그 기간에 걸린 오더별 소요시간까지 바로 확인할 수 있습니다. 실제 구동 화면 4종을 함께 공개합니다.

실제 화면 4종 둘러보기

플랜트·작업센터·조회기간을 넣고 조회하면 작업센터별 부하율이 목록으로 뜹니다 → 텍스트로 좁혀 보고 → 결과를 확인한 뒤 → 작업센터를 골라 일자별·오더별 상세를 들여다봅니다.

아래는 실제로 앱을 실행해 기능을 눌러 가며 캡처한 화면입니다. 이미지를 클릭하면 원본 크기로 확대됩니다.

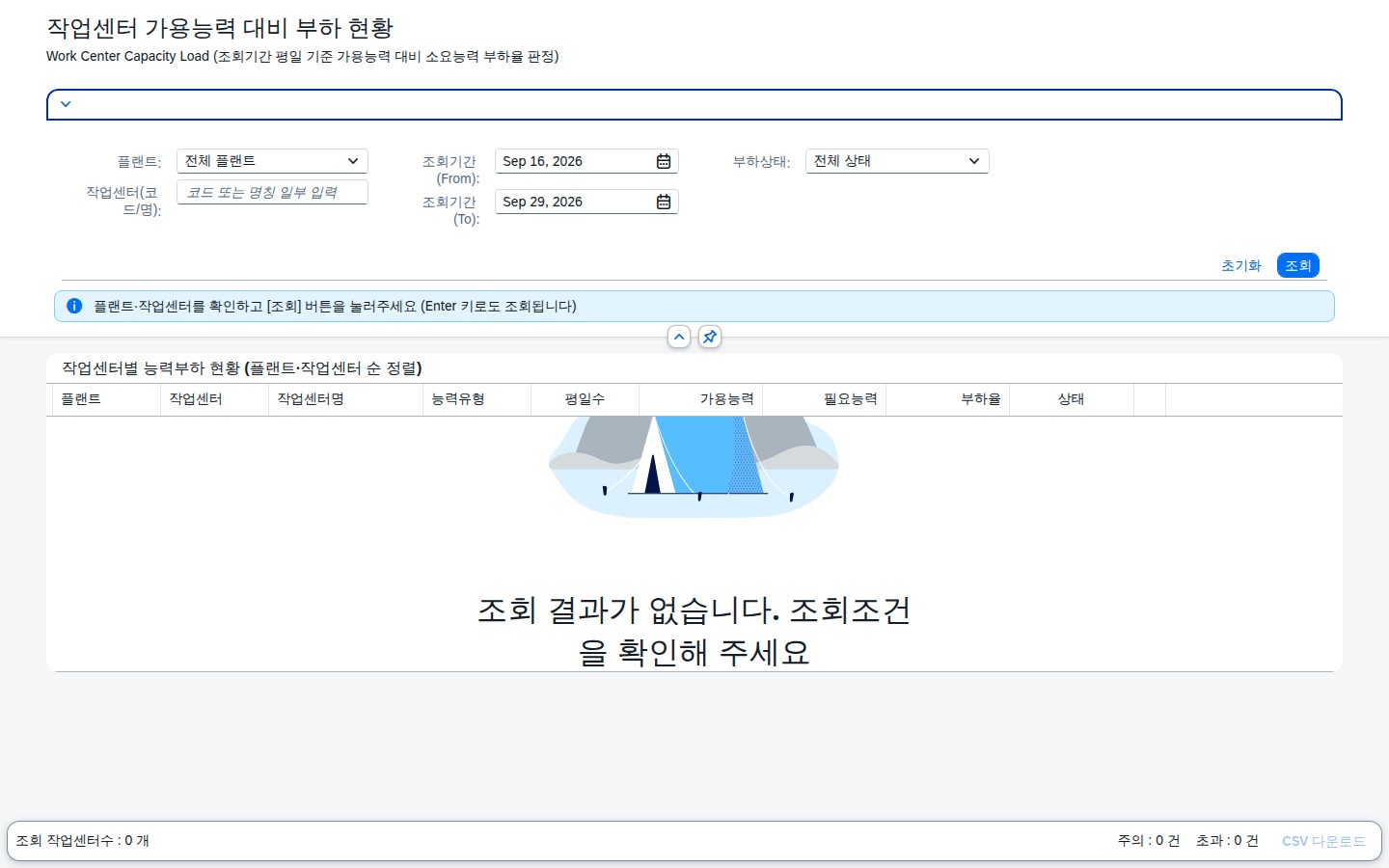

Main.view.xml

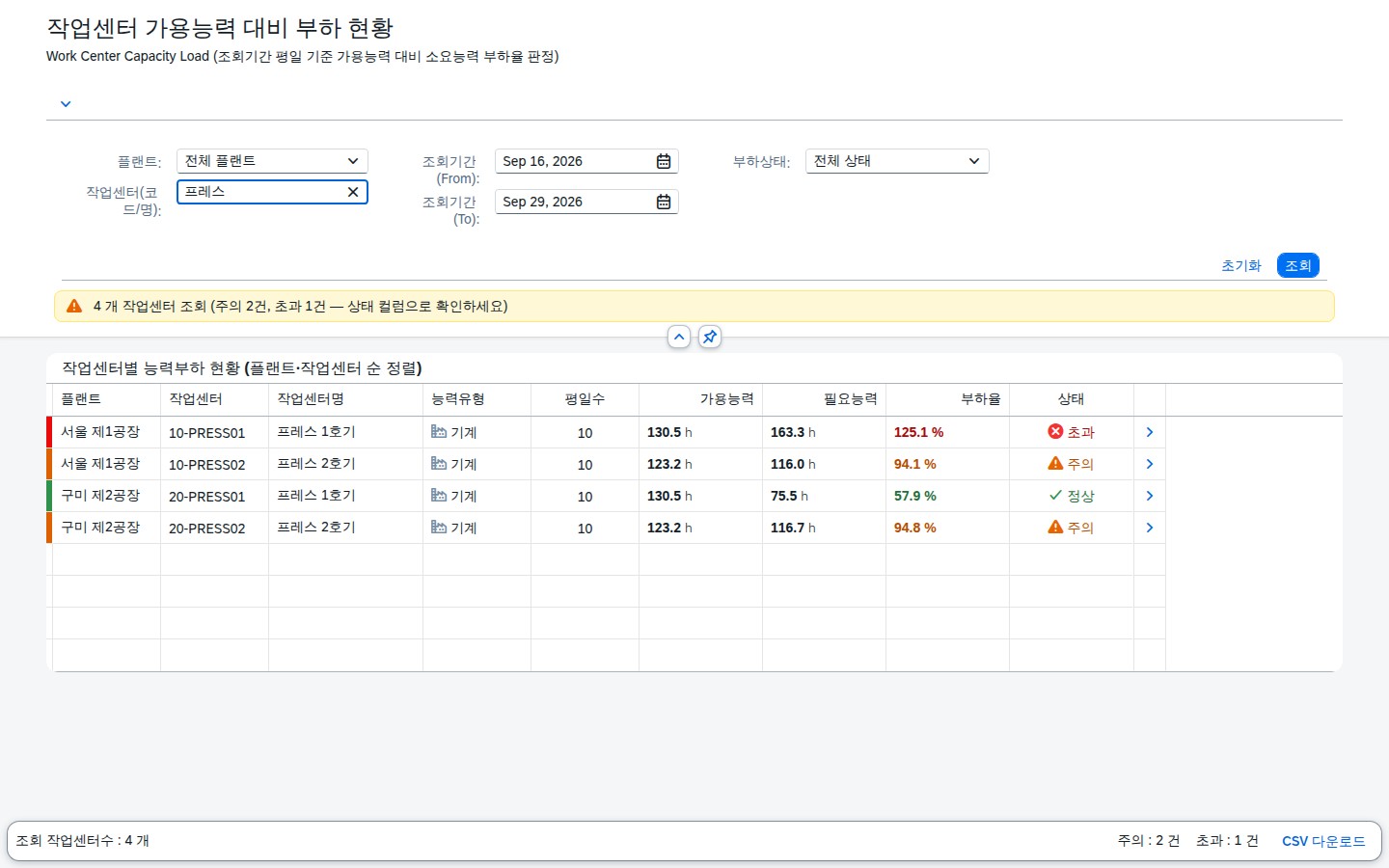

Enter 키 조회

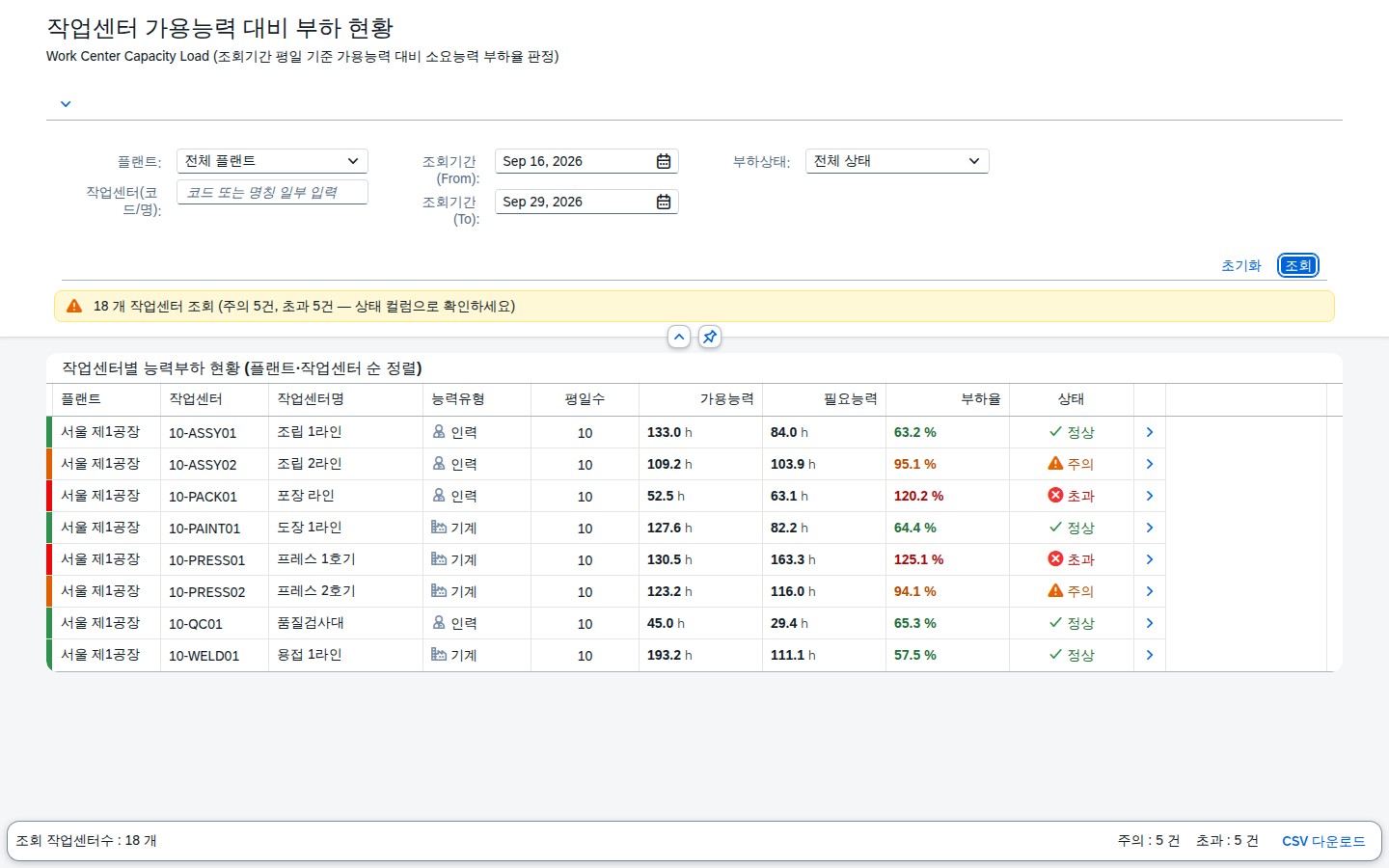

전체 조회 결과

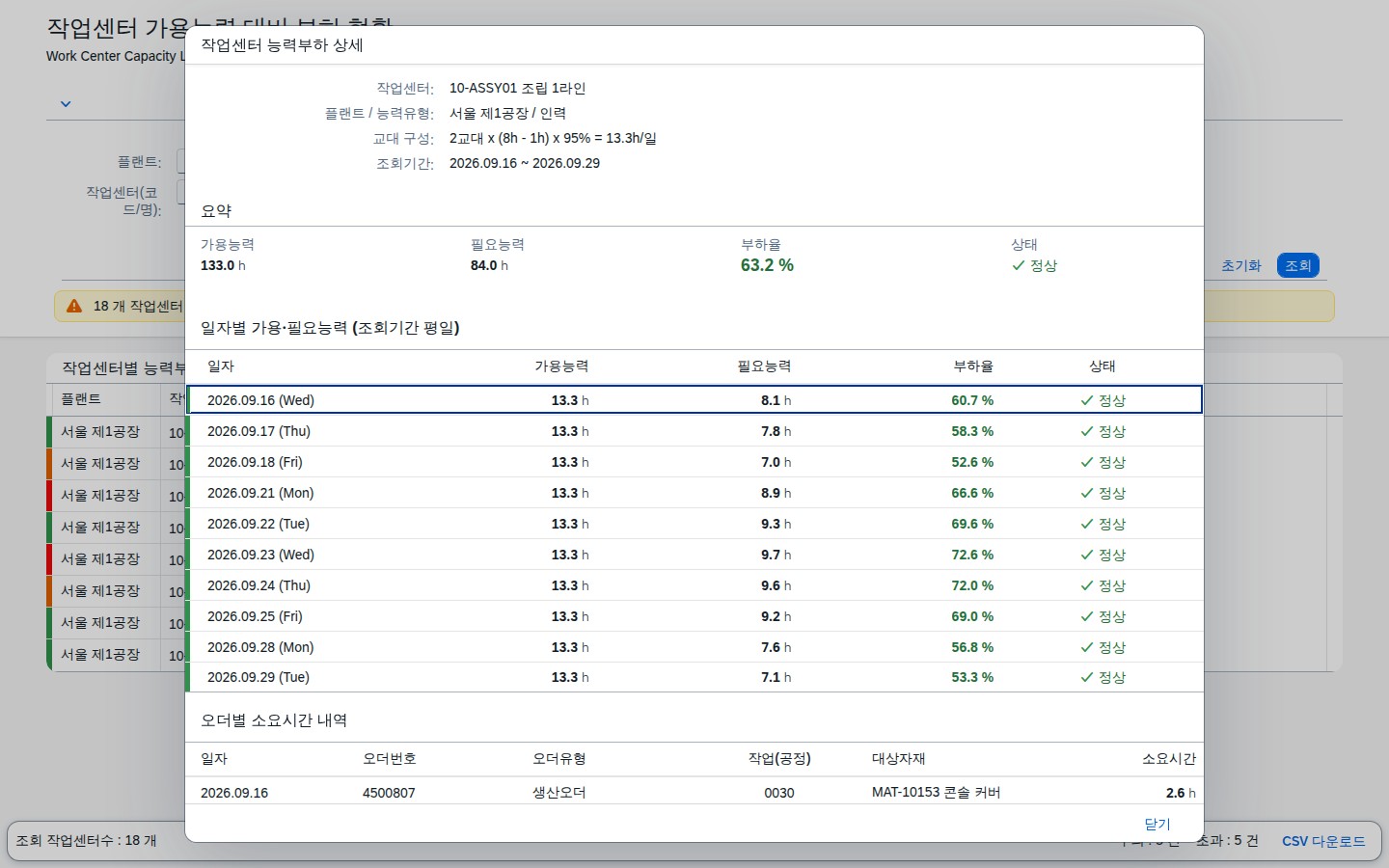

상세 다이얼로그

조작 방법

1. 플랜트 · 작업센터(코드/명) · 조회기간(From, To) · 부하상태를 지정합니다. 조회기간 기본값은 오늘부터 2주입니다.
2. 조회조건 입력 필드에서 Enter 를 눌러도 바로 재조회됩니다. 조회·초기화 버튼은 조회조건 영역 오른쪽 끝에 있습니다.
3. 결과가 없으면 조회조건을 다시 확인하도록 안내 메시지가 뜹니다.
4. 결과 목록 각 행의 오른쪽 화살표(상세)를 누르면 일자별 부하 추이와 오더별 소요시간 내역이 다이얼로그로 열립니다.
5. 결과는 CSV 다운로드로 내려받습니다. UTF-8 BOM 이 붙어 엑셀에서 한글이 깨지지 않습니다.

부하율 3단계 판정 로직

작업센터의 1일 가용시간은 교대횟수 × (교대시간 − 휴게시간) × 가동률(%) 로 정해집니다. 조회기간에 포함된 평일(월~금) 수만큼 이 값을 누적한 것이 가용능력이고, 같은 기간·같은 작업센터에 배정된 모든 오더의 작업별 소요시간을 합산한 것이 필요능력입니다.

주말(토·일)은 가용능력 계산에서 제외하며, 상세 화면의 일자별 표에도 평일만 나열합니다.

능력부하 집계 4단계

조회조건

결과 컬럼

상세 화면에는 이 값들 외에 일자별 가용·필요능력·부하율·상태 표와 오더별 소요시간 내역(오더번호·오더유형·작업·대상자재·소요시간) 표가 함께 제공됩니다.

SAP 표준 기능 매핑

이 화면은 표준 실행을 대체하지 않습니다. 작업장·능력소요 데이터는 SAP 표준 능력계획 기능이 그대로 관리하고, 이 화면은 그 데이터를 조회조건별로 즉시 재계산해 부하가 몰리는 작업센터를 먼저 짚어보는 조회·판정 관점을 더한 것입니다.

참고 CDS 뷰

운영 서비스로 연결할 때는 작업장 헤더와 능력헤더를 붙인 뷰로 서빙하는 구성을 제안합니다.

@AbapCatalog.sqlViewName: 'ZCCAPTLOAD'
@EndUserText.label: '작업센터 능력부하용 뷰 (Z)'
define view Z_C_WORKCENTER_LOAD
  as select from crhd as WorkCenter
    inner join      crca as Capacity  on  Capacity.arbpl = WorkCenter.arbpl
                                      and Capacity.werks = WorkCenter.werks
{
  key WorkCenter.werks,
  key WorkCenter.arbpl,
      WorkCenter.ktext          as ArbplText,
      Capacity.kapart           as Kapart,
      Capacity.schichten        as Schichten,
      Capacity.schichtdauer     as Schichtdauer,
      Capacity.pause            as Pause,
      Capacity.nutzungsgrad     as Nutzungsgrad,
      // 파생값 — 1일 가용시간 = 교대횟수 x (교대시간-휴게시간) x (가동률/100)
      Capacity.schichten * ( Capacity.schichtdauer - Capacity.pause )
        * ( Capacity.nutzungsgrad / 100 )   as DailyAvailHours
      // 능력소요(KBED)는 기간·작업장 단위로 별도 뷰에서 합산해 결합
}

매핑 이해를 돕기 위한 참고용 설계입니다. 실제 도입 시에는 운영 환경의 능력카테고리 구성과 공휴일 캘린더 반영 방식에 맞춰 조정합니다.

OpenUI5 구성

파일 구성

운영 전환 시에는 ModelMock 내부만 실제 서비스 호출로 바꾸면 화면과 판정 로직은 그대로 씁니다.

검증 결과

화면 구성에 쓴 데이터는 작업센터 18개(2개 플랜트), 능력소요 레코드 1,600여 건이며, 기본 조회기간(2주) 기준으로 정상·주의·초과 상태가 모두 나타나도록 구성했습니다.

작업센터·오더·소요시간은 모두 검증용 데이터입니다.

자주 묻는 질문
